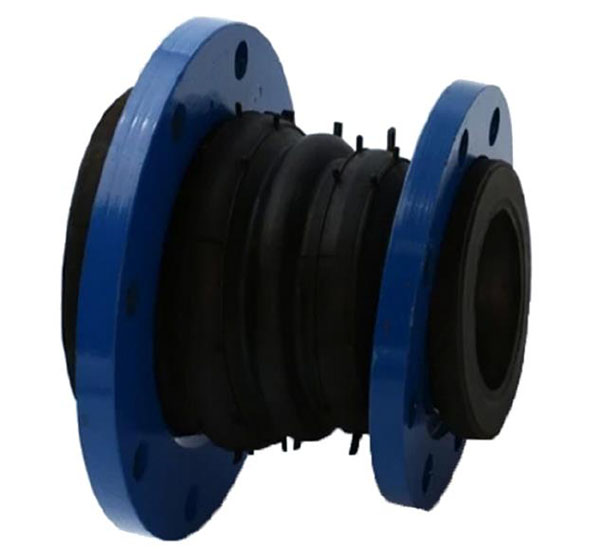

產品名稱：同心異徑可曲撓橡膠接頭
產品別名：可曲撓異徑橡膠接頭、大小頭橡膠接頭、減震器、避震喉、法蘭軟連接、橡膠撓性接頭、異徑橡膠管接頭等
接頭規格：【DN40mm-DN600mm】
接頭顏色：黑色,實物顏色見商品展示圖片.
適用范圍：【 酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、天然氣等】
接頭材質：天然橡膠、三元乙丙橡膠、丁晴橡膠、氟橡膠等
減震等級：A級，減震性特佳
工作溫度：-40度至80度（還可加工耐高溫接頭）
質量穩定:實行全過程質量監控，細致入微，檢測!
價格合理:*內部成本控制，減少了開支，讓利于客戶!
交貨快捷:*生產流水線，充足的備貨，縮短了交貨期!
同心異徑橡膠接頭性能特點：
同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
3、該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。
4、根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
5、材料屬特殊橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
6、如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
7、如管路壓力過高時，應用很 限螺栓將兩端法蘭連在一起。
8、法蘭連接標準采用GB/T9115.1-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。
9、橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用
由于可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
同心異徑橡膠接頭使用安裝：
1、管道中安裝可曲撓橡膠接頭時，需讓其處于自然狀態，不要人為的使產品發生變形。
當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如:油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大于等于接頭的較大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于很 限的撓曲位移和偏差狀態，更不能超限度(伸縮、位移、偏轉等)，使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力需大于管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力(如:安裝試壓等)后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。
10、可曲撓橡膠接頭在安裝時嚴禁超位移很 限。
11、安裝螺栓要對稱，逐步加壓擰緊，以防局部泄露。
12、平地、懸空、垂直安裝橡膠接頭時，橡膠接頭的實際工作軸向位移壓力應小于管道的支撐力，否則應安裝防拉脫裝置以防止工作受壓拉脫。
13、橡膠接頭應遠離熱源，臭氧區域，嚴禁強輻射光線照射。暴曬和使用不符合本產品要求的介質。
14、橡膠接頭在運輸、裝卸、安裝時、嚴禁銳利器具劃破表面密封面。
15、DN200MM以上產品在安裝時，請用蝶閥專用法蘭或者小口徑法蘭，以免防止在安裝后出現法蘭拉脫、漏水、滲水現象。
廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
技術標準
| 項目Item |型號Medol | KYT(DN50~300) | KYT(DN350~600) | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering | |
| 工作壓力 MpaWoring pressure | 1.0 | 0.6 | ||
| 爆破壓力 Mpa Burst Pressure | 1.8 | 1.5 | ||
| 真空度 Kpa Vacuum | 86.7 | 53.3 | ||
| 適用溫度° Applicable Temperature | -20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
| 適用介質 Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
規格參數
| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
DN大×DN小 | 長度 | 軸向位移 | 橫向位移 | 偏轉角度 | |
伸長 | 壓縮 | ||||
40*25 | 115 | 7 | 12 | 10 | 10 |
40*32 | 125 | 7 | 12 | 10 | 10 |
50*40 | 180 | 7 | 12 | 10 | 10 |
65*40 | 180 | 7 | 12 | 10 | 10 |
65*50 | 180 | 7 | 12 | 10 | 10 |
80*40 | 180 | 7 | 12 | 10 | 10 |
80*50 | 180 | 7 | 12 | 10 | 10 |
80*65 | 180 | 7 | 12 | 10 | 10 |
100*50 | 180 | 7 | 12 | 10 | 10 |
100*65 | 180 | 7 | 12 | 10 | 10 |
100*80 | 180 | 8 | 14 | 10 | 10 |
125*65 | 200 | 8 | 14 | 10 | 10 |
125*80 | 200 | 8 | 14 | 10 | 10 |
125*100 | 200 | 10 | 20 | 12 | 10 |
150*50 | 200 | 10 | 20 | 12 | 10 |
150*65 | 200 | 10 | 20 | 12 | 10 |
150*80 | 200 | 10 | 20 | 12 | 10 |
150*100 | 200 | 10 | 20 | 12 | 10 |
150*125 | 200 | 12 | 20 | 14 | 10 |
200*80 | 200 | 12 | 20 | 14 | 10 |
200*100 | 200 | 12 | 20 | 14 | 10 |
200*125 | 200 | 12 | 20 | 14 | 10 |
200*150 | 200 | 12 | 20 | 14 | 10 |
250*125 | 220 | 12 | 20 | 14 | 10 |
250*150 | 220 | 12 | 20 | 14 | 10 |
250*200 | 220 | 12 | 20 | 20 | 10 |
300*125 | 220 | 14 | 22 | 20 | 10 |
300*150 | 220 | 14 | 22 | 20 | 10 |
300*200 | 220 | 14 | 22 | 20 | 10 |
300*250 | 220 | 14 | 22 | 20 | 10 |
350*150 | 240 | 14 | 22 | 20 | 10 |
350*200 | 240 | 14 | 22 | 20 | 10 |
350*250 | 240 | 14 | 22 | 20 | 10 |
350*300 | 240 | 14 | 22 | 20 | 10 |
400*200 | 240 | 14 | 22 | 20 | 10 |
400*250 | 240 | 14 | 22 | 20 | 10 |
400*300 | 240 | 14 | 22 | 20 | 10 |
400*350 | 240 | 14 | 22 | 20 | 10 |
450*300 | 240 | 14 | 22 | 20 | 10 |
450*350 | 240 | 14 | 22 | 20 | 10 |
450*400 | 240 | 14 | 22 | 20 | 10 |
500*350 | 240 | 14 | 22 | 20 | 10 |
500*400 | 240 | 14 | 22 | 20 | 10 |
500*450 | 240 | 14 | 22 | 20 | 10 |
600*400 | 240 | 14 | 22 | 20 | 10 |
600*500 | 240 | 14 | 22 | 20 | 10 |
注：1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000,球體可做丁腈橡膠，三元乙丙，氯丁橡膠等材質。 | |||||
